產品中心
Product center
瀏覽量:
1000
產品描述
參數
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
|
X-113 |
DXN8D-7.2-40.5/T4 |
超高亮 |
圖1 |
圖5 |
見表一 |
|
|
|
X-114 |
DXN8D-7.2-40.5/T4S(K) |
圖3 |
安裝方式為卡簧 |
||||
|
X-115 |
DXN8D-7.2-40.5/T4K(D) |
圖2 |
帶指示燈休止開關 |
||||
|
X-116 |
DXN8D-12/T4S |
圖1 |
20(±3)pF |
|
指示器采 |
||
|
X-117 |
DXN8D-12/T4S(K) |
圖3 |
安裝方式為卡簧 |
||||
|
X-118 |
DXN8D-12/T4K |
圖2 |
帶指示燈休止開關 |
||||
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

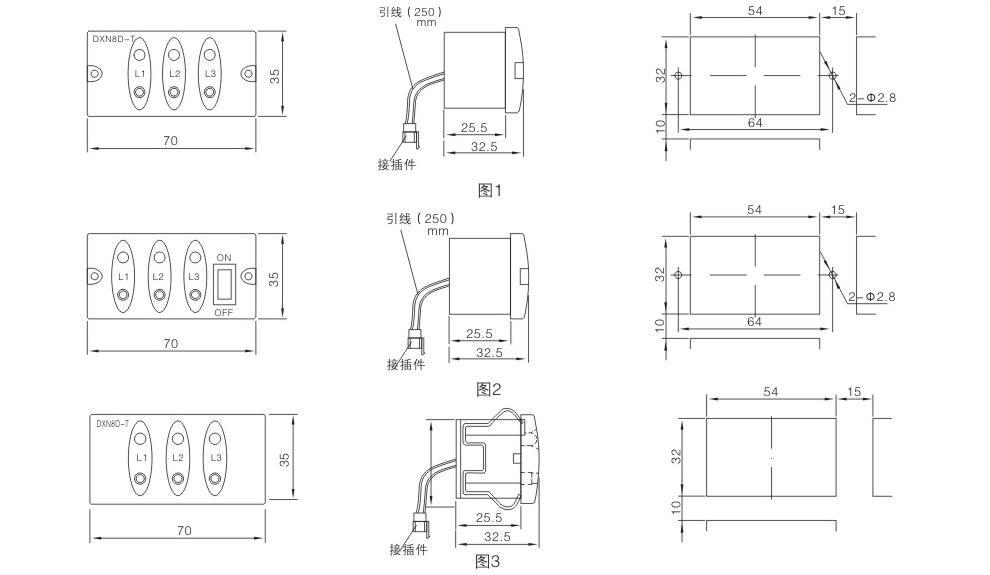

| 外形及安裝孔加工尺寸圖 |

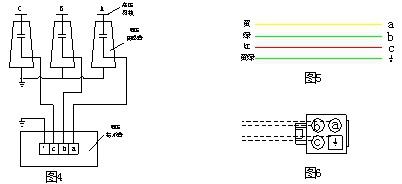

| 背視連接圖 |
未找到相應參數組，請于后臺屬性模板中添加
上一個
開孔尺寸100x70mm（帶自檢）系列
下一個
開孔尺寸54x32mm(側面出線) 系列
