開孔尺寸54x32mm(帶閉鎖功能) 系列
瀏覽量:
1000

開孔尺寸54x32mm(帶閉鎖功能) 系列

產品編號
產品描述
參數

xinyuan



帶電顯示器選型表



序號

產品型號

發光元件

閉鎖工作電源
(V)

安裝孔尺寸
(mm×mm)

背視

接線圖

適配電
容量

備注

X-121

DXN8D-7.2-40.5/QT4A

超高亮
發光二
極管

AC/DC:220、DC110

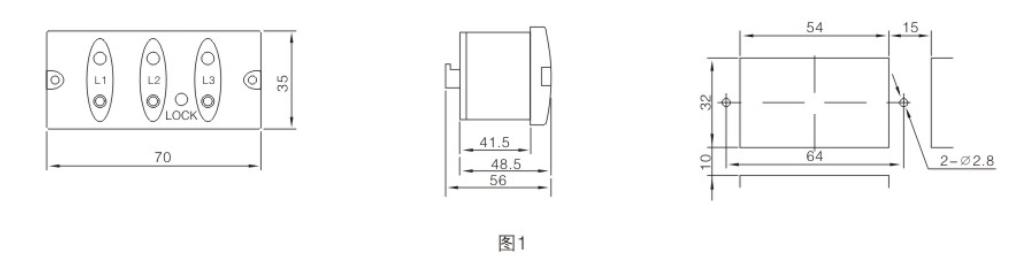

圖1

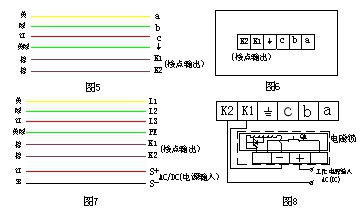

圖5

見表一

接線方式為端子



X-122

DXN8D-7.2-40.5/QT4D

DC:24  48

X-123

DXN8D-12/QT4SA

AC/DC:220、DC110

20(±3)pF

指示器采
用環氧樹
脂整體封
裝,能夠
滿足在惡
劣的鹽霧
環境下正
常工作

X-124

DXN8D-12/QT4S D

DC:24  48

X-125

DXN8D-7.2-40.5/ QT4CA

AC/DC:220、DC110

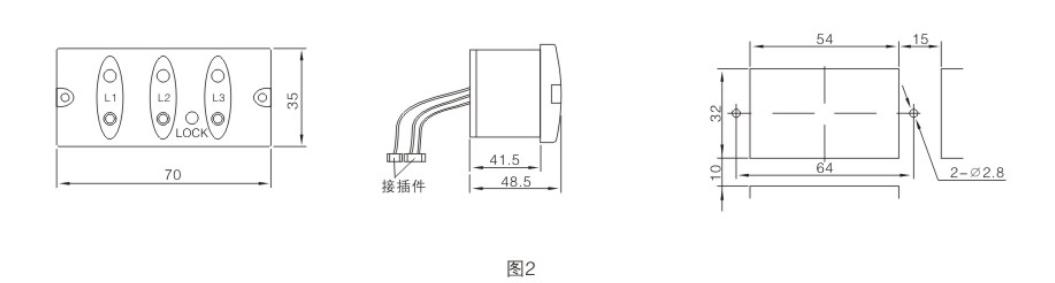

圖2

圖6

見表一

接線方式
為接插件



X-126

DXN8D-7.2-40.5/ QT4CD

DC:24  48

X-127

DXN8D-12/QT4SCA

AC/DC:220、DC110

20(±3)pF

指示器采
用環氧樹
脂整體封
裝,能夠
滿足在惡
劣的鹽霧
環境下正
常工作

X-128

DXN8D-12/QT4SCD

DC:24  48

X-129

DXN8D-7.2-40.5/QT4KA

AC/DC:220、DC110

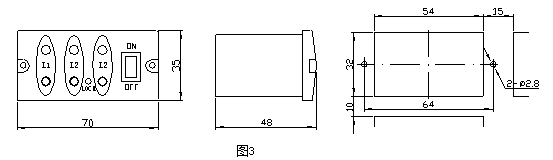

圖3

圖5

見表一

帶指示燈
休止開關



X-130

DXN8D-7.2-40.5/QT4KD

DC:24  48

X-131

DXN8D-12/QT4SKA

AC/DC:220、DC110

20(±3)pF

指示器采
用環氧樹
脂整體封
裝,能夠
滿足在惡
劣的鹽霧
環境下正
常工作

X-132

DXN8D-12/QT4SKD

DC:24  48

X-133

DXN8D-7.2-40.5/QT4A-F

AC/DC:220、DC110

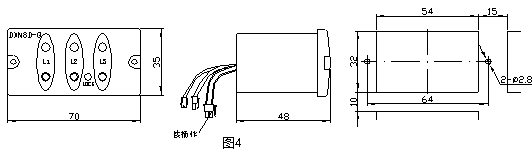

圖4

圖7

見表一

帶無源節
點輸出



X-134

DXN8D-7.2-40.5/QT4D-F

DC:24  48

X-135

DXN8D-12/QT4SA-F

AC/DC:220、DC110

20(±3)pF

指示器采
用環氧樹
脂整體封
裝,能夠
滿足在惡
劣的鹽霧
環境下正
常工作

X-136

DXN8D-12/QT4SD-F

DC:24  48



適配電容量表(表一)



額定線電壓等級(kV)

3.6

7.2

12

24

40.5

適配傳感器電容量(pF)

180(±15)

150(±15)

115(±15)

20(±3)

80(±10)

45(±5)



外形及安裝孔加工尺寸圖



xinyuan
xinyuan
xinyuan
xinyuan



背視連接圖



xinyuan
